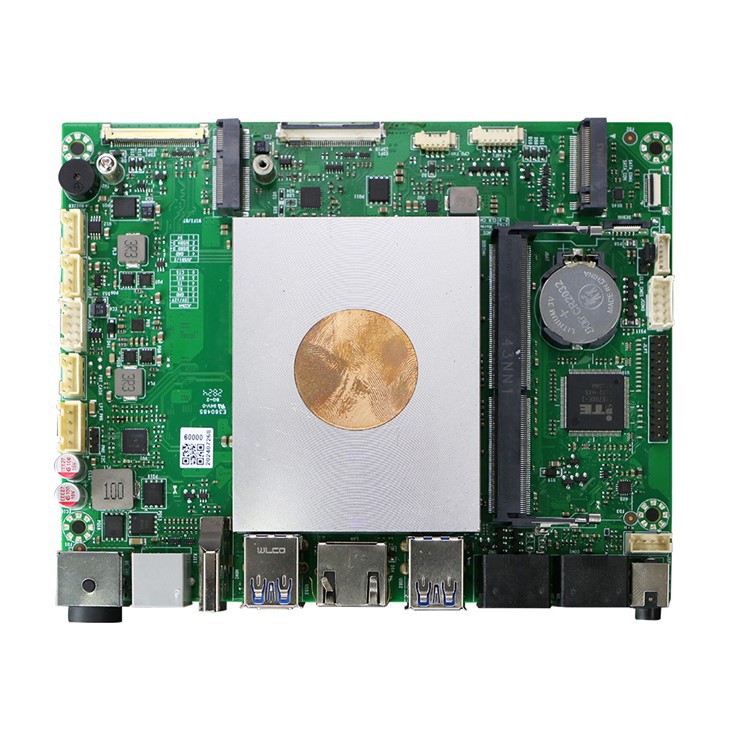

12 वीं 13 वीं एम्बेडेड इंडस्ट्रियल मदरबोर्ड H-ADLP02
इंटेल 12/13 वीं पीढ़ी के कोर प्लेटफॉर्म पर आधारित है
2 एसओ-डीआईएमएम डीडीआर 4 विस्तार मेमोरी स्लॉट, 64 जीबी तक का समर्थन करें
1 M.2 की-ई 2230 इंटरफ़ेस, वाई-फाई + बीटी मॉड्यूल का विस्तार करें
1 M.2 की-एम इंटरफ़ेस, एनवीएमई/एसएटीए अनुकूली भंडारण मॉड्यूल का विस्तार करें
HDMI/EDP प्रदर्शन आउटपुट का समर्थन करें
1 10/100/1000 मीटर ईथरनेट
10 यूएसबी, 4 कॉम का अधिकतम विस्तार
डीसी 12/24 वी बिजली की आपूर्ति
जांच भेजें
Product Details of12 वीं 13 वीं एम्बेडेड इंडस्ट्रियल मदरबोर्ड H-ADLP02
H-ADLP02 एम्बेडेड इंडस्ट्रियल मदरबोर्ड में इंटेल 12/13 वीं पीढ़ी के कोर-यू/पी सीरीज़ हैं। यह 32GB तक DDR 4 3200 mt/s So-dimm मेमोरी का समर्थन करता है और इसमें कई कनेक्टिविटी विकल्प शामिल हैं जैसे कि HDMI+EDP+EDP ट्रिपल डिस्प्ले के लिए, 4 x USB3.0 या 3X USB3.0+1 X Type-C, 1 HSIO, 4 RS 232 COM पोर्ट, 1 RJ45 Lan, और यह वेक ऑन लैन, नो डिस्क गाइडेंस और ऑटो पावर ऑन का भी समर्थन करता है। यह मदरबोर्ड खुदरा, स्व-सेवा कियोस्क, ऑल-इन-वन मशीनों और औद्योगिक नियंत्रण प्रणालियों सहित विभिन्न अनुप्रयोगों के लिए उपयुक्त है।
H-adlp02
| प्रोसेसर | Intel® 12 वीं/13 वीं एल्डर लेक/रैप्टर लेक प्रोसेसर (यू/पी श्रृंखला का समर्थन करता है) |
| चिपसेट | इंटेल सोक |
| प्रदर्शन नियंत्रक | इंटेल सीपीयू एकीकृत यूएचडी डिस्प्ले कंट्रोलर |
| प्रदर्शन बंदरगाह | HD+EDP+EDP समर्थन ट्रिपल डिस्प्ले HDI मैक्स रिज़ॉल्यूशन 4096x2160@30Hz EDP मैक्स रिज़ॉल्यूशन 1920*1080@60Hz |
| याद | 1*DDR4 रैम स्लॉट, अधिकतम 32 जीबी |
| भंडारण | 1xsata3.0, 1xm .2 2242/2280 इंटरफ़ेस STA/NVME के साथ SSD का समर्थन करता है |
| ऑडियो | रियर IO माइक-इन/लाइन-आउट टू-इन-वन का समर्थन करता है, दोहरे-चैनल 2W/8ω, 3W/4 and पावर और एम्पलीफायर आउटपुट का समर्थन करता है |
| लैन | 1xRJ45 गीगाबिट ईथरनेट पोर्ट RTL8111H |
| USB | रियर IO: 4 x USB3.0 (डबल-लेयर USB 3.0 टाइप-ए) या 3x USB 3.0+1 x टाइप-सी ऑनबोर्ड: 1x 2*5pin वेफर, 2x 1*1pin वेफर, EDP1, EDP2 इंटरफ़ेस बिल्ट-इन 3 USB2.0 इंटरफेस, कुल 11 USB का विस्तार किया जा सकता है |
| समानांतर बंदरगाह | 1 LPT 2*13PIN हेडर समानांतर पोर्ट |
| कॉम |
4 rs232 सीरियल पोर्ट |
| विस्तार बस | 1 M.2 KEY-M (SATA/PCIE X2 ADAPTIVE) 1 M.2 Key-E (PCIe X 1+ USB2.0 सिग्नल) |
| अन्य बंदरगाह | 1x f_panel, 1x sata_conn (fpc), 1x cpu_fan, 1x prt_cash |
| तापमान और आर्द्रता | भंडारण तापमान और आर्द्रता: -20 ~ 75 डिग्री 10%~ 90%, गैर -कंडेनसिंग काम कर रहे तापमान और आर्द्रता: 0 ~ 60 डिग्री 10%~ 90%, गैर-कांसेनिंग |
| ऑपरेटिंग सिस्टम | विंडोज 10/11, लिनक्स |
| बायोस | अमी उफी बायोस |
| अन्य समारोह | डॉग देखें, कोई डिस्क स्टार्टअप, नेटवर्क वेक अप, पावर ऑन, टाइम स्टार्टअप |
| बिजली की आपूर्ति | डीसी-इन 12 वी |
| पीसीबी आकार | 151 मिमी*120 मिमी (एल*डब्ल्यू) |
| नमूना | CPU | LVDS | ईडीपी | एचडी | वीजीए | लैन | USB | कॉम | M.2 | टाइप-सी | |
| 3.0 | 2.0 | ||||||||||
| HN-1215D14-2E | 1215U |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1235D14-2E | 1235u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1315D14-2E | 1315u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1215D14-T2E | 1215U | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1235D14-T2E | 1235u |
/
|
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1315D14-T2E | 1315u | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
